tde präsentiert System für mobile Anwendungen

(Artikel vom 06.09.2024) Dortmund, 5. September 2024. Das Unternehmen tde - trans data elektronik bietet mit dem tMA-System eine innovative, gewichtsoptimierte Lösung für den flexiblen Einsatz von High-Density-Verkabelungslösungen in rauen Umgebungen. Die Basis bilden die Linsenstecker mit HEB-Technologie (Hermaphroditic Expanded Beam). Sie sind unempfindlich gegenüber axialem Versatz, Verunreinigungen und Vibration und können so auch unter widrigen Bedingungen zum Einsatz kommen. Ergänzt werden sie durch Stecker vom Typ MT 38999. Besonderer Pluspunkt des Systems ist das leichte, aber robuste Tragegestell aus Aluminium. Es bietet Platz für eine NATO-380-Kabeltrommel und 1.000 Meter Kabel. In Kombination mit dem schlanken und leichten LWL-Kabel von tde wiegen Tragestell, Trommel und Kabel zusammen nur 23 Kilogramm und lassen sich dank guter Ergonomie von einer Person auf dem Rücken transportieren.

In rauen Umgebungen mit extremen Temperaturen oder Vibrationen sind empfindliche Glasfaserstecker keine Option. Jedoch benötigen auch herausfordernde Bereiche wie Verteidigungssektor, Gefahrenabwehr, Katastrophenschutz oder Industrie zuverlässige Verbindungen und hohe Bandbreiten. Das tMA-System von tde ist optimiert für den mobilen Aufbau von passiver Netzwerk-Infrastruktur auch unter widrigen Bedingungen: Es verbindet die robuste HEB-Steckertechnologie mit einem leichten und ergonomischen Design, das ein müheloses Handling sowie den Transport von 1.000 Meter Kabel durch eine Person ermöglicht.

"Bei der Entwicklung des tMA-Systems war uns klar: Die einzelnen Komponenten müssen vor allem eine zuverlässige Verkabelung sicherstellen, dabei aber robust und einfach anzuwenden sein", sagt Andre Engel, Geschäftsführer tde. "Das allein reicht aber noch nicht: Denn bei mobilen Anwendungen ist es entscheidend, dass sich das System leicht transportieren lässt sowie den einfachen Aufbau eines Links ermöglicht. Das alles konnten wir mit dem tMA-System realisieren."

Steckverbinder für extreme Bedingungen
Herzstück des Systems sind die Steckverbinder. Der Linsenstecker HEB-M ist hermaphroditisch designt, das bedeutet: Die Stecker lassen sich ohne Rücksicht auf Polarität oder Geschlecht einfach zusammenstecken. Das erlaubt ein einheitliches und schnelles Handling und vermeidet Anwendungsfehler, Kabelverlängerungen sind ohne Adapter möglich. Damit der Stecker auch starken Beanspruchungen standhält, ist er aus Aluminium gefertigt und hart anodisiert. Für Extremanwendungen wie Marine oder Bergbau sind auch spezielle Edelstahlausführungen verfügbar. Der Stecker verfügt über eine Zugentlastung von 1.500 N und ist im Temperaturbereich von -55 °C bis +85 °C einsetzbar. Mit mindestens 3.000 Steckzyklen zeigt er eine hohe Lebensdauer. Er ist nach MIL-DTL-83526/20/21 QPL sowie VG 95319-100/-200 standardisiert, nach Schutzart IP 67 vor Berührungen und Staub geschützt sowie vollständig wasserdicht und in Ausführungen mit zwei bis zwölf Kanälen erhältlich.
Der zweite Stecker im tMA-System ist der MT 38999 Steckverbinder. Er verfügt in einem Gehäuse von Größe 11 über zwölf optische Kanäle. Den MT 38999 als Bulkhead Stecker gibt es im Standard mit geradem Profil und geringer Einbauhöhe. Erhältlich ist er mit aus Aluminium, Nickel-Aluminium-Bronze oder Edelstahl gefertigtem Gehäuse. Sowohl der MT 38999 als auch der HEB-M-Stecker sind in Single- und Multimode-Ausführung erhältlich. Darüber hinaus weisen beide eine niedrige Einfüge- sowie eine hohe Rückflussdämpfung auf.

Gewichtsoptimierter Transport durch eine Person
Abgestimmt zur Linsensteckerserie stellt tde mit ihrer über 30-jährigen Expertise passende Mobilverkabelung für raue Umgebungen zur Verfügung. Zum Transport dient ein ergonomisches Rückentragegestell aus Aluminium, ein echtes Leichtgewicht, das dabei aber äußerst robust ist. Es lässt sich mit einer NATO-380-Kabeltrommel mit Kurbel kombinieren, die Platz für 1.000 Meter Mobilkabel bietet. Die LWL-Kabel als Systemkomponente für das tMA-System sind customised und dank ihres dünnen Kabeldurchmessers leichter als herkömmliche Kabel, unempfindlich gegen Knicken und verfügen über bis zu zwölf Kanäle. Das konsequent mit geringem Gewicht designte System macht es möglich, dass Back Pack, Kabeltrommel und Kabel zusammen nur 23 Kilogramm auf die Waage bringen und so im Feld eine Person die mobile Verkabelung allein tragen kann. "Das Kernfeature unserer mobilen Komponenten ist einfach: Sie halten harten Bedingungen zuverlässig stand und sind leicht", fasst Engel zusammen. "Das tMA-System ist damit die ideale Lösung für den flexiblen Einsatz in rauen Umgebungen."
Im Zusammenspiel mit dem tMA-System eignet sich für den mobilen Einsatz und als Harsh-Environment-Lösung ebenfalls die modulare Systemplattform tML. Dank der einfachen, schnellen und platzsparenden Installation mittels Plug & Play setzt das tML tde Modular Link System da an, wo andere Systeme an ihre Grenzen stoßen, etwa in Container-Rechenzentren/Shelter. Alle Kabelvariationen für die Außen- als auch für die Innenverlegung lassen sich über den Kabelkonfigurator im tde-Shop individuell zusammenstellen.

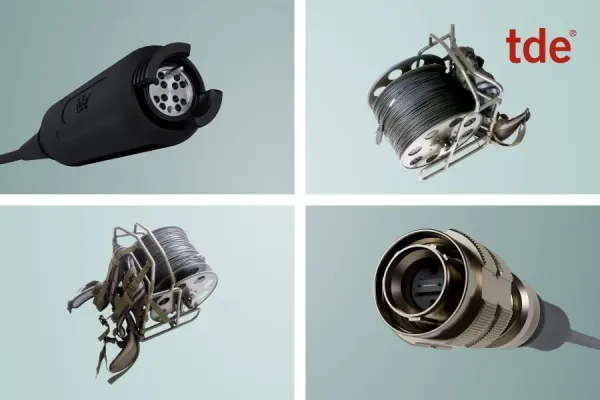

(Bildquelle: tde - trans data elektronik)

---
